CONSTRUCCIÓN ETSAB
FACHADA Y ESTRUCTURA, TODO EN UNO:
En el proyecto se optó por un sistema de grandes paneles prefabricados de hormigón armado de 12cm de espesor que, una vez montados en obra, resuelven conjuntamente la estructura y el cerramiento de la edificación.
Se trata de un sistema constructivo completo:
además de los paneles estructurales, ofrece piezas ligeras de cerramiento, losas de forjado, vigas, dinteles y elementos especiales, pero puede combinarse con procedimientos tradicionales de construccion.
Los nervios unidireccionales de las losas del forjado se apoyan sobre un cajeado en forma de almena realizado en la parte interior de los paneles. La trabazón se consigue mediante el enganche entre los redondos de las viguetas y unos conectores incorporados de fabrica a cada una de las piezas. Esta linea de conexion se hormigona posteriormente y se crea un zuncho perimetral para estabilizar el conjunto.
Además de esta facilidad de ejecucion, el caracter portante de los paneles mejora sustancialmente el cociente de superficie útil/ superficie construida.
la union entre los paneles prefabricados se realiza mediante la soldadura o atornillado de anclajes de acero, previamente colocados durante su fabricacion. Gracias a esto la rapidez en la ejecucion es mayor aun.
la eleccion de este procedimiento de construcción, que podría haber tenido como único objeto reducir el tiempo de ejecucion o dotar de una apariencia elaborada y "tecnologica" al edificio; va acompañada de una distribucion funcional del programa que responde con gran coherencia a las particularidades del sistema constructivo.
La estructura del edificio se resuelve mediante los muros perimetrales que forman la envolvente del edificio y gracias a la banda de servicios que se convierte en una espina dorsal que vertebra y ordena el funcionamiento de la planta y contribuye ala estabilidad del edificio ( Reduce la luz y aporta rigideza al conjunto. Con un mismo elemento ( panel de hormigon armado prefabricado) y una geometria que lo dotara de la suficiente rigideza para soportar las cargas vericales y horizontales posibles.
las piezas de la fachada van trasdosadas con aislamiento de poliuretano , una cámara de aire de alrededor de 3.5 cm y tabiques de cartón-yeso de 13mm montados sobre unas guías metálicas.
LA ESTRUCTURA
EJECUCIÓN RÁPIDA
CONCLUSIÓN
LA DEFORMADA
Estructura de paneles autoportante
muros de compartimentación ( sin cáracter estructural)

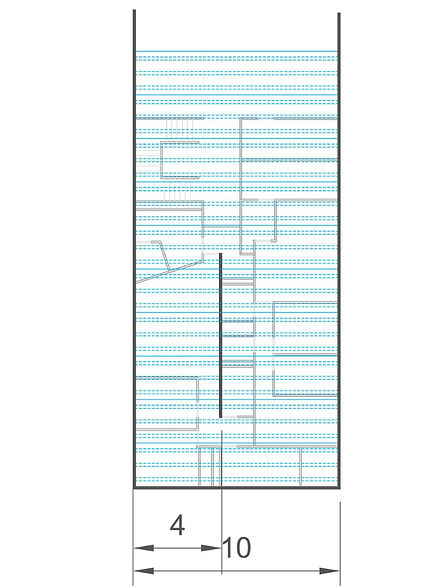

losas nervadas
Ejes
panel prefabricado 12x290x10
Losa nervada
210x26x70ie
esperas de fabrica
zuncho perimetral
Hormigonar
Manuel de las Casas (Talavera de la Reina, 1940 - Madrid, 8 de febrero de 2014)1 arquitecto español titulado por la Escuela Técnica Superior de Arquitectura de Madrid en 1964 y doctorado por la misma en 1966, donde también ha desarrollado su actividad docente en el departamento de Proyectos. Además fue nombrado en 1979 arquitecto inspector jefe del Servicio de Restauración de Monumentos (Ministerio de Cultura), en1983 subdirector general de proyectos y obras primero, y luego director general, en la Dirección General de Arquitectura y Edificación (Ministerio de Obras Públicas) y director de la Bienal de Arquitectura.
El edificio nació como resultado a un concurso convocado en 1993. El arquitecto Manuel de las casas que se presento al cocurso con la empresa de construccion Ortiz, fue el ganador de una de las nueve promociones.
