CONSTRUCCIÓN ETSAB
LA FACHADA Y LA CUBIERTA DE LA RED HOUSE
SOLUCIÓN CONVENCIONAL CON DOBLE HOJA DE OBRA DE FÁBRICA
SECCIÓN VERTICAL
La Red House tiene una fachada ventilada con una hoja exterior de obra de fábrica.
Se trata de una fachada de obra de fábrica con una hoja exterior unida a la hoja interior mediante un gancho metálico con el que se consigue la unión de las dos hojas y una mayor estabilidad del conjunto. Al ser una fachada convencional, el aislamiento esta situado en la cara exterior de la hoja interior; lo que permite una mayor rápidez en la ejecución en obra pero sin embargo empeora el tema de aislamiento térmico y se producen más condensaciónes.
Entre el aislamiento y el muro de obra de fabrica interior hay un revoco y en la cara interior de la vivienda hay un acabado de yeso.
DETALLE ANTEPECHO

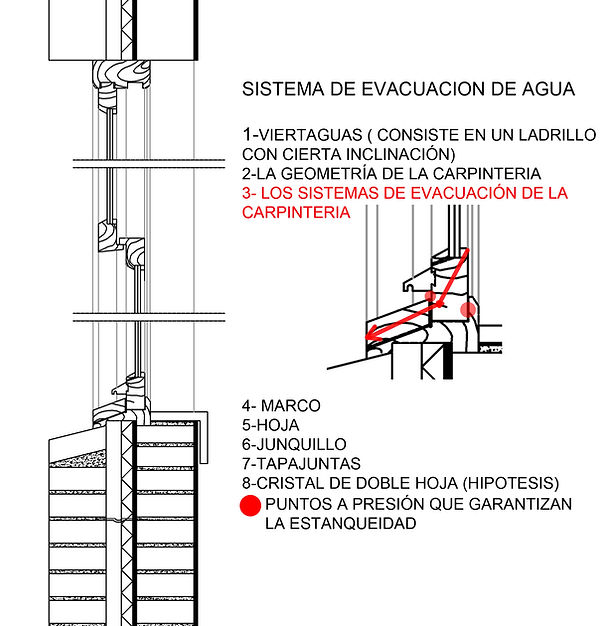

CARPINTERIA DE MADERA DE TIPO GUILLOTINA
CONTROL LUMÍNICO Y TÉRMICO ( HIPOTESIS)
SECCIÓN HORIZONTAL
DETALLE ENCUENTRO CON LA FACHADA

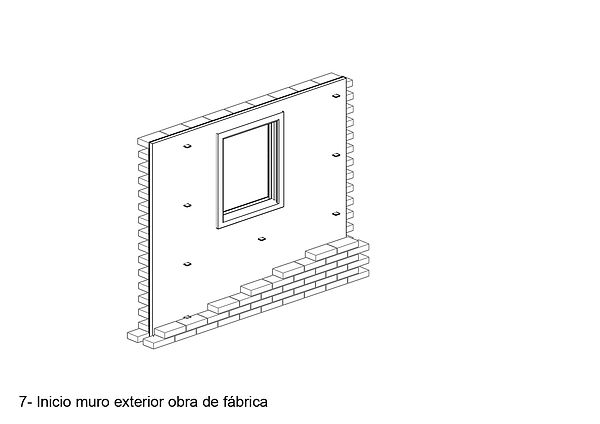

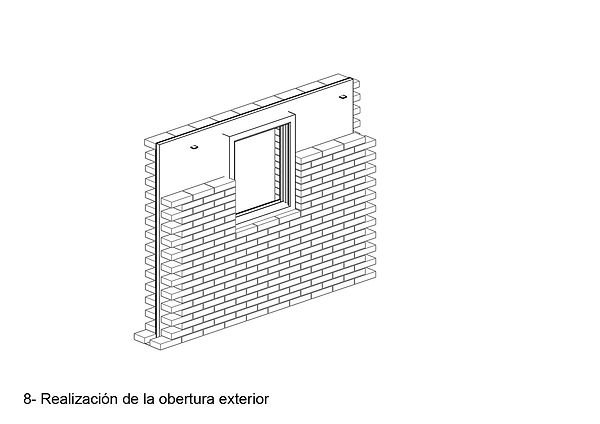

PROCESO CONSTRUCTIVO
SOLUCIÓN DE LA CUBIERTA INCLINADA DE PIZZARA
DETALLE BADALOT
SECCIÓN CUBIERTA DETALLE
DETALLE DESAGUE CUBIERTA
