CONSTRUCCIÓN ETSAB
RED HOUSE
LA SECA
⦁ Introducción
⦁ Descripción del aparejo
⦁ Descripción del ladrillo
⦁ Descripción del mortero
⦁ Descripción de la junta
⦁ conclusiones
INDICE
CONCEPTOS BÁSICOS
- Albañilería: técnica de unión de pequeños elementos conformados.
- Obra de fábrica: conjunto trabado de piezas asentadas con mortero.
- Mortero: mezcla de conglomerantes inorgánicos (cemento y cal) granulados y agua.
En todos los ejemplos el material de obra de fabrica es el ladrillo cerámico (piezas fabricadas con arcilla cocida).
Las propiedades varían en función de minerales, cal y oxido de hierro; que determinan el color y la estructura del ladrillo acabado.
INTRODUCCIÓN
ARTS AND CRAFTS
La Red House es una propiedad que fue construida por Philip Webb en 1859 en Inglaterra, por encargo deWilliam Morris.
Esta obra fue la primera del grupo Arts and Crafs; un movimiento que pretendía retomar el modo de hacer de la edad media huyendo de la revolución industrial.
La casa se caracteriza por el ladrillo rojo, que ha sido utilizando de una manera casi artesanal para producir una gran variedad de elementos decorativos.
Los diseños recuerdan a un mundo medieval y vegetal; la idea era que la casa debía armonizar con el paisaje del entorno. La obra refleja la humanidad de los métodos constructivos medievales.
Está construida en ladrillo rojo cálido sin revestimientos, con un techo de tejas, facilitando la adaptación al medio que les rodea. Los autores evitaron seguir cualquier estilo y atendieron sobre todo a la utilidad práctica de la vivienda. El aspecto exterior del edificio surge directamente de la creación de los volúmenes necesarios para cumplir las funciones interiores. En el interior predominan la madera, los azulejos y el vidrio, materiales naturales que le dan un ambiente acogedor. Los diseños recuerdan un mundo medieval y vegetal.
UNA RESTAURACIÓN
La Seca es un edificio histórico situado en la calle Flassaders, muy cerca del Museo Picasso, de Santa María del Mar y del Mercado del Born. Desde el siglo XIV hasta el siglo XIX acogió la Real Fábrica de Moneda de la Corona de Aragón en la ciudad de Barcelona. En el 2009 se convocó un concurso para la concesión de su explotación como espacio cultural, proyecto que ganó la arquitecta Meritxell Inaraja. En el 2011 se abrió las puertas y consta de: dos salas de diferente formato para representaciones escénicas, un espacio de exposiciones, una sala de ensayos y un bar.
Las estructuras murarias y elementos patrimoniales de distintas características y periodos se han restaurado, manteniendo los materiales existentes y según técnicas similares a las originales.
Las nuevas intervenciones se han construido por el contrario con materiales contemporáneos de uso común y de pequeñas dimensiones para facilitar los trabajos en un edificio de espacios reducidos y un barrio de mucha densidad.
Los nuevos cerramientos se han resuelto con un único material, el ladrillo cerámico macizo: una referencia a la chimenea de La Seca, construida en el siglo XIX. .
DESCRIPCIÓN DEL APAREJO
DESCRIPCIÓN DEL LADRILLO
Material: ladrillo cocido cerámico
Tipo: macizo de 215x102.5x65 (mm)
Color: tono rojo cálido y de fabricación artesanal
Resistencia:
DESCRIPCIÓN DEL MORTERO
Tipo de mortero: mortero de cal; mortero de gran plasticidad, fácil de aplicar, flexible y untuoso, pero de menor resistencia e impermeabilidad que el Mortero de Cemento.
Ejecución: puesto en obra, in situ.
Color: blanco
Resistencia: 4N/mm2.
DESCRIPCIÓN DE LA JUNTA
CONCLUSIÓN
DETALLE EN LA FABRICA DE OBRA
Finalmente, podemos decir que se trata de un edificio que trata la construcción con el ladrillo de una manera muy delicada y minuciosa; cuidando los detalles y jugando con los aparejos. Nos a parecido muy atractivo en este sentido.

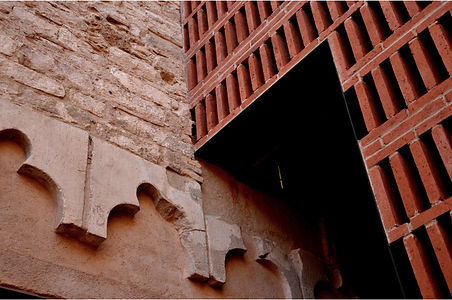

LA OBRA DE FABRICA COMO CELOSíA
En definitiva, podemos decir que se trata de un edificio que trata la construcción con el ladrillo de una manera muy diferente a la que estamos habituados. A través de un aparejo permeable se consigue tranformar una simple fachada en una celosía.

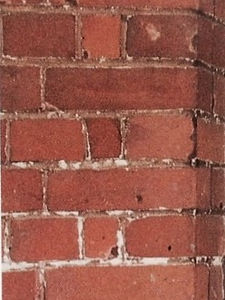

Tipo: aparejo inglés , muro de una sola hoja a modo de muro de carga.
Esquina: tiene soga y tizones.Las esquinas de los muros se resuelven con ladrillos terciados o tres cuartos.
Disposición: En este caso se alternan hiladas en sogas y en tizones, dando un espesor de 1 pie (la soga). Se emplea mucho para muros portantes en fachadas de ladrillo cara vista. Su traba es mejor que el muro a tizones pero su puesta en obra es más complicada y requiere mano de obra más experimentada. Da un aspecto medieval y también nórdico europeo.
Tipo: aparejo de soga
Esquina:
Disposición: Todas las hiladas son a soga y se
utiliza principalmente para la construcción de forrado de edificios y en general paredes de poca carga.
Tipo: aparejo celosía
Esquina: no hay esquina
Disposición: se alterna una hilada en soga con otra a sardinel.
Tipo de Junta: Junta enrasada o plana; el mortero queda a ras del plano del paramento.
Cota de 1cm
Tipo de Junta: Junta ligeramente rehundida.
Cota de 1cm
Tipo de mortero:cemento portland;Posee gran resistencia y asimismo rapidez en secarse y endurecerse.
Ejecución: puesto en obra, in situ.
Color: gris oscuro
Resistencia: 5N/mm2.
